Поверка трансформатора тока ТФНД-220 в Мурманске
Назначение: для преобразования силы переменного тока и передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.
Поверка трансформатора тока ТФНД-220
Принцип действия трансформаторов тока ТФНД основан на явлении электромагнитной индукции переменного тока.

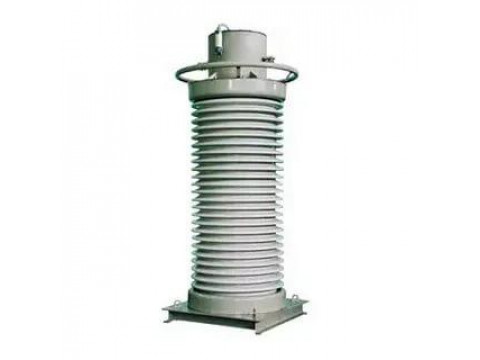

Трансформаторы тока ТФНД изготовлены в период с 1958 г. по 1992 г. (далее — трансформаторы). Являются однофазными трансформаторами, состоящими из первичной и вторичной обмоток, помещенных в фарфоровую покрышку, заполненную трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки. Основание трансформаторов представляет собой металлический сварной цоколь, с одной стороны которого расположена клеммная коробка.
Крепление фарфоровой покрышки к основанию механическое.
Программное обеспечение
Отсутствует.
Поверка осуществляется по ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Основные средства поверки:
- Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 2700704);
- Прибор сравнения КНТ-03 (Госреестр № 24719-03).
Сведения о методах измерений
- Методы измерений с помощью трансформаторов тока ТФНД указаны в паспорте.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД
- ГОСТ 7746 ГСИ. Трансформаторы тока. Общие технические условия.
- ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
