Поверка толщиномера ультразвукового Булат-1S в Мурманске

Толщиномер используется для измерения толщины изделий из металлических и неметаллических материалов (листов, емкостей, труб, трубопроводов, мостовых, корпусных, транспортных и других конструкций, в том числе сильно корродированных, изъеденных, с накипью, гранулированных и так да-лее) в процессе эксплуатации для определения их коррозионного состояния или после изготовления на энергетических, трубопрокатных, машиностроительных, судостроительных, транспортных или других предприятиях. Поверка толщиномера ультразвукового Булат-1S осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Блок обработки информации вырабатывает запускающий импульс, подаваемый на излучающую пластину акустического преобразователя, которая излучает импульс УЗК через линию задержки в изделие. Импульс УЗК распространяется в изделии до внутренней поверхности изделия, отражается от нее, распространяется в противоположном направлении и, пройдя линию задержки, принимается приемной пластиной. Время распространения УЗК связано с толщиной изделия.

Принятый импульс усиливается и подается на вход блока обработки информации, который формирует цифровой код, пропорциональный времени распространения импульса в изделии с учетов времени распространения в линиях задержки, после чего встроенная микро-ЭВМ вычисляет толщину измеряемого изделия. Блок обработки

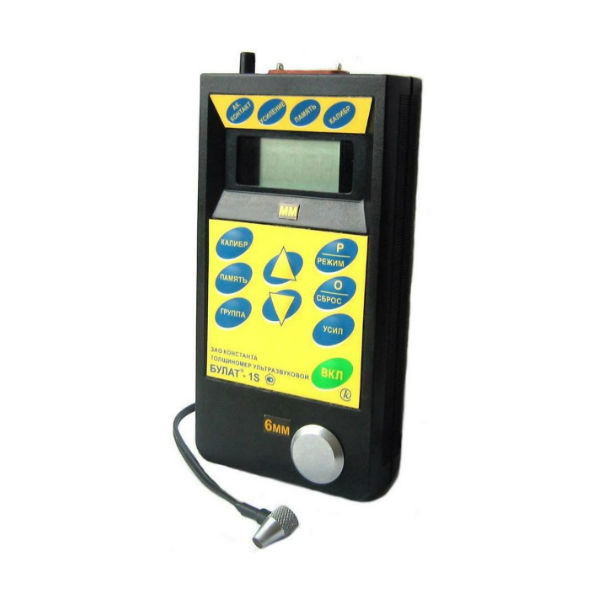

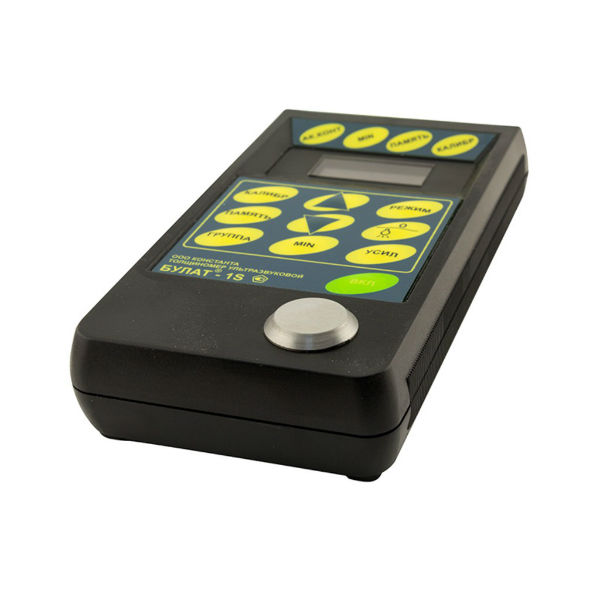

информации состоит из корпуса, на верхней крышке которого расположены клавиатура, дисплей и установочная мера толщиной 6 мм с обозначением ее толщины, применяемая для юстировки отсчетного устройства толщиномера, на торцевой поверхности — разъем для
подключения преобразователей. На дисплее отображаются результаты измерений.

Поверка толщиномера ультразвукового Булат-1S

• возможность запоминания настроек на конкретные детали и материалы;
• автоматическое регулирование усиления и селектирование сигналов;
• отсутствие органов регулировки и настройки;
• подсветка индикатора при работе в затененных условиях;
• возможность измерения толщины изделий под защитными покрытиями;
• автоматическое определение типа преобразователя;
• отсутствие температурного и временного дрейфа показаний;
• возможность запоминания и просмотра результатов измерений, передачи их в IBM PC и статистической обработки с иcпользованием прилагаемой программы Constanta-Data;
• возможность фиксации минимального показания за время акустического контакта;
• компенсация нелинейности преобразователей;
• время непрерывной работы до 150 ч (без подсветки).

Сведения о методиках (методах) измерений: Методика измерений приведена в документе «Толщиномеры ультразвуковые БУЛАТ 1S.
Руководство по эксплуатации», 2010 год.
