Назначение: для формирования непрерывных гармонических сигналов.
Поверка синтезаторов частот Г7М-20А
Принцип действия синтезаторов частот Г7М-20А основан на комбинации различных методов синтеза частот, использовании системы автоматической регулировки мощности, ряда схемотехнических решений.
Синтезаторы частот Г7М-20А допускают работу на фиксированной частоте и мощности, режимы сканирования по частоте, по мощности и режим комплексного сканирования, который позволяет осуществлять перестройку по частоте и мощности одновременно, и комбинации этих режимов. Запуск сканирования производится как по внутренним сигналам синхронизации в автоматическом и ручном режиме управления с заданными параметрами, так и по внешним сигналам.
Синтезаторы частот Г7М-20А поставляются в шести модификациях. Каждая модификация характеризуется определенным набором конструктивных и функциональных возможностей (опций).
Синтезаторы частот Г7М-20А имеют четыре опции: «Г7М-20А-03Р», «Г7М-20А-13Р», «Г7М-20А-АТА/70», «Г7М-20А-АТА/110» (далее по тексту «03Р», «13Р», «АТА/70», «АТА/110»).
Опции «03Р» и «13Р» определяют тип соединителя выхода СВЧ. Опция «03Р» соответствует типу IX варианту 3, розетка; «13Р» соответствует типу 3,5 мм, розетка по ГОСТ РВ 51914-2002. Совместное применение обеих опций не предусмотрено.
В синтезаторы частот Г7М-20А с опциями «АТА/70» или «АТА/110» устанавливается программно управляемый ступенчатый аттенюатор. Опции предназначены для расширения диапазона установки уровня выходной мощности. Совместное применение обеих опций не предусмотрено.

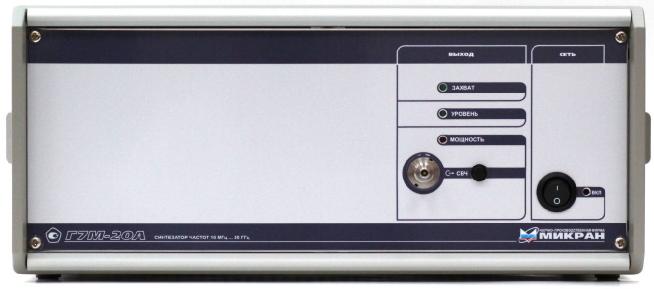

Модификации синтезаторов частот Г7М-20А с указанием соответствующих им наборов опций приведены в таблице 1. Внешний вид синтезаторов частот Г7М-20А приведен на рисунке 1, на рисунке 2 показано место на задней панели для пломбирования.
По условиям эксплуатации синтезаторы частот Г7М-20А относятся к группе 3 ГОСТ 22261-94.
| Наименование | Обозначение | Примечание |
| Синтезатор частот Г7М-20А/1 | ЖНКЮ.467871.145ТУ | опция «03Р» |
| Синтезатор частот Г7М-20А/2 | опции «03Р», «АТА/70» | |
| Синтезатор частот Г7М-20А/3 | опции «03Р», «АТА/110» | |
| Синтезатор частот Г7М-20А/4 | опция «13Р» | |
| Синтезатор частот Г7М-20А/5 | опции «13Р», «АТА/70» | |
| Синтезатор частот Г7М-20А/6 | опции «13Р», «АТА/110» |
Программное обеспечение
Идентификационные данные программного обеспечения
| Наименование
программного обеспечения |
Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора программного обеспечения |
| Программный комплекс Г7М | Программный комплекс Г7М | 1.2 | c67ba3cf0fba8724ed8
0208f59cbfdac |
md5 |
Программное обеспечение реализовано без выделения метрологически значимой части.
Влияние программного обеспечения не приводит к выходу метрологических характеристик синтезаторов частот Г7М-20А за пределы допускаемых значений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений согласно МИ 3286-2010 — С.
Синтезаторы частот Г7М-20А работают под управлением внешнего персонального компьютера с установленным программным обеспечением ЖНКЮ.02008-00 (Программный комплекс Г7М), который проводит обработку информации и выполняет ряд вычислительных функций. Для связи с персональным компьютером используется интерфейс Ethernet. Персональный компьютер не входит в комплект поставки.
Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:
- процессор Intel® Pentium II® 600 МГц (или аналог);
- наличие адаптера локальной сети — Ethernet;
- оперативная память 512 Мб;
- разрешение экрана 1024 х 768;
- операционная система Windows® XP (SP 2), Windows® 7.
- наличие клавиатуры и манипулятора «мышь».
Адаптивная система синхронизации позволяет обеспечить работу синтезаторов в составе измерительных комплексов.
Поверка осуществляется по документу МП РТ 1846-2012 (ЖНКЮ.467871.145Д3) «Синтезаторы частот Г7М-20А. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 18 октября 2012 г.
Основные средства поверки:
- частотомер электронно-счётный Ч3-66 (регистрационный номер 9273-85):
- пределы допускаемой относительной погрешности по частоте кварцевого генератора за один год ± 5 10 ;
- стандарт частоты рубидиевый FS 725 (регистрационный номер 31222-06):
- пределы допускаемой относительной погрешности частоты за один год ± 5 10-10;
- ваттметр с блоком измерительным Е4418В и первичным измерительным преобразователем Е4413 А (регистрационный номер 34898-07):
- пределы допускаемой относительной погрешности измерений мощности ± 8 %;
- анализатор спектра E4448A (регистрационный номер 39229-08):
- погрешность измерений отношения уровней на фиксированной частоте ± 0,3 дБ;
- анализатор цепей векторный E8364B (регистрационный номер 37176-08):
- диапазон частот от 10 МГц до 20 ГГц;
- пределы допускаемой погрешности измерений КСВН ± (3-KctU + 2) %
Сведения о методах измерений
- Методы измерений приведены в документе ЖНКЮ.467871.145 РЭ «Синтезаторы частот Г7М-20А. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к синтезаторам частот Г7М-20А
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия (требования к средству измерений).
- ЖНКЮ.467871.145ТУ Синтезаторы частот Г7М-20А. Технические условия (требования к методам испытаний).
- ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний (государственная поверочная схема).
