Поверка сигнализатора СГГ-20Микро в Мурманске

Сигнализаторы горючих газов СГГ-20Микро (далее — сигнализаторы) предназначены для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций одиночных горючих газов, паров горючих жидкостей и их совокупности в воздухе. Поверка сигнализатора СГГ-20Микро осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

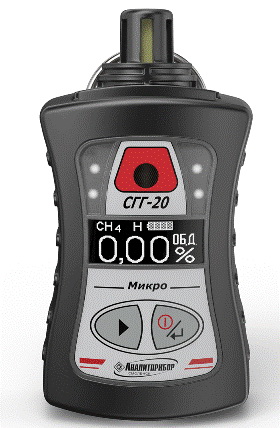

Поверка сигнализатора СГГ-20Микро

Принцип измерений сигнализаторов — термохимический, основанный на окислении горючего газа на поверхности электрически нагреваемого катализатора. При окислении температура чувствительного элемента термохимического датчика (далее — ТХД), повышается пропорционально содержанию определяемого горючего газа.

Сигнализаторы СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02, СГГ-20Микро-04, СГГ-20Микро-02Г, СГГ-20Микро-03К являются сигнализаторами совокупности компонентов по ГОСТ 27540-87 и предназначены для измерения довзрывоопасных концентраций многокомпонентных смесей горючих газов и паров в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.

Сигнализаторы СГГ-20Микро-М, СГГ-20Микро-01 М, СГГ-20-Микро-02М являются сигнализаторами одиночного компонента по ГОСТ 27540-87 и предназначены для измерения объемной доли метана в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.

Сигнализаторы СГГ-20Микро-03К могут быть также использованы для измерения довзрывоопасных концентраций многокомпонентных смесей горючих газов и паров с воздухом (или кислородом), содержащихся в баллонах под давлением.

Сигнализаторы СГГ-20Микро-04 могут быть также использованы для обнаружения мест утечек горючих газов и паров из газопроводов, арматуры и технического оборудования.

Конструктивно сигнализаторы состоят из корпуса и встроенного или выносного ТХД

На передней панели сигнализаторов расположены:

а)    графический индикатор;

б)    пленочная клавиатура с двумя клавишами для управления режимами работы сигнализатора;

в)    окно звукового излучателя;

г)    индикаторы порогов срабатывания.

На задней стенке корпуса сигнализаторов расположен зажим для крепления сигнализаторов.

На нижней стенке корпуса сигнализаторов расположена пробка, под которой находится разъем «USB», предназначенный для заряда сигнализаторов или для подключения к ПЭВМ.

Сигнализаторы представляют собой индивидуальные приборы непрерывного действия

Способ подачи контролируемой среды — конвекционный или принудительный за счет внешнего побудителя расхода или меха резинового.

Сигнализаторы относятся к взрывозащищенному электрооборудованию группы II подгруппы 11С по ГОСТ Р МЭК 60079-0-2011.

Сигнализаторы имеют маркировку взрывозащиты «1Ex ib d IIC T6 Gb X». Сигнализаторы могут быть изготовлены в соответствии с требованиями Правил РМРС и Правил РРР.

Сигнализаторы имеют встроенное программное обеспечение (далее — ПО), разработанное предприятием-изготовителем специально для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций одиночных горючих газов, паров горючих жидкостей и их совокупности в воздух.

Основные функции встроенного ПО:

а)    расчет значения содержания определяемого компонента;

б)    отображение расчетных значений на цифровом индикаторе сигнализаторов;

в)    выдачу предупредительной и аварийной сигнализации при достижении содержания определяемого компонента порогов срабатывания «ПОРОГ 1» и «ПОРОГ 2»;

г)    связь с внешними устройствами по цифровому каналу USB.
