Поверка рефлектометра оптического FOD-7337 в Мурманске

Принцип действия рефлектометров основан на измерении параметров сигнала, отраженного от неоднородности оптоволокна, и сигнала обратного рассеяния. В результате на дисплее прибора формируется рефлектограмма световода, показывающая наличие стыков и обрывов. Поверка рефлектометра оптического FOD-7337 проводится в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Рефлектометры оборудованы опцией широкополосного измерителя мощности. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Оптический порт рефлектометров может выполнять функцию источника оптического излучения с теми же длинами волн, что и у рефлектометров.

Для сохранения результатов измерений в рефлектометры установлена CD-карта, позволяющая сохранять не менее 1000 файлов рефлектограмм.

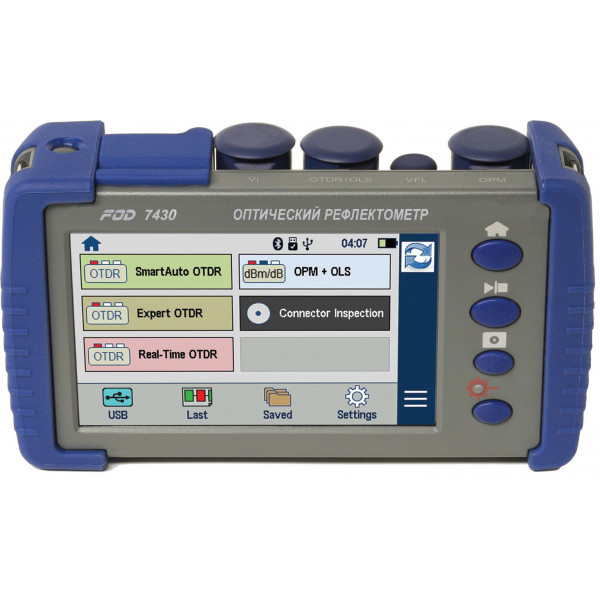

Конструктивно рефлектометры выполнены в малогабаритных пластмассовых корпусах с прорезиненными вставками. Управление режимами работы рефлектометров производится с помощью сенсорного экрана и кнопок на передней панели прибора.

Особенности рефлектометра оптического FOD-7337

• Полностью автоматизированное измерение одним нажатием
• Оптимальный для каждого измерения набор длин импульсов
• Карта событий и трасса
• Возможность управления с любого планшета или смартфона
• Встроенные OPM, VFL и OLS
• Wi-Fi, Bluetooth, USB
• Режим «Микроскоп» для контроля качества разъемов
• Динамический диапазон 32-37 дБ (для различных моделей)
• Рабочие длины волн: 11310/1490/1550 нм
• (фильтр на 1650 нм для работы на «живом» волокне»)
• PON Мертвая зона 20 м
• Мертвая зона по затуханию 3,6 м
• Мертвая зона по событиям 0,8 м
• Время измерения в автоматическом режиме 30сек
• Разработан для использования в полевых условиях, прочный, легкий, мощный.

Область применения

• Проверка сетей PON или трасс «точка-точка», устранение неполадок
• Быстрый, точный поиск неисправностей, используя OTDR и VFL
• Паспортизация сетей
• Тестирование потерь при помощи встроенных OLS, OPM

Поверка рефлектометра оптического FOD-7337

Поверка проводится в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
