Поверка оптического тестера ТОПАЗ-7000 в Мурманске
Для измерения средней мощности оптического излучения и определения затухания волоконно-оптических линий связи. Область применения: измерение средней мощности и определение затухания в процессе прокладки, эксплуатации и ремонта оптических кабелей связи и линейного оборудования в волоконно-оптических системах передачи. Поверка оптического тестера ТОПАЗ-7000 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка оптического тестера ТОПАЗ-7000

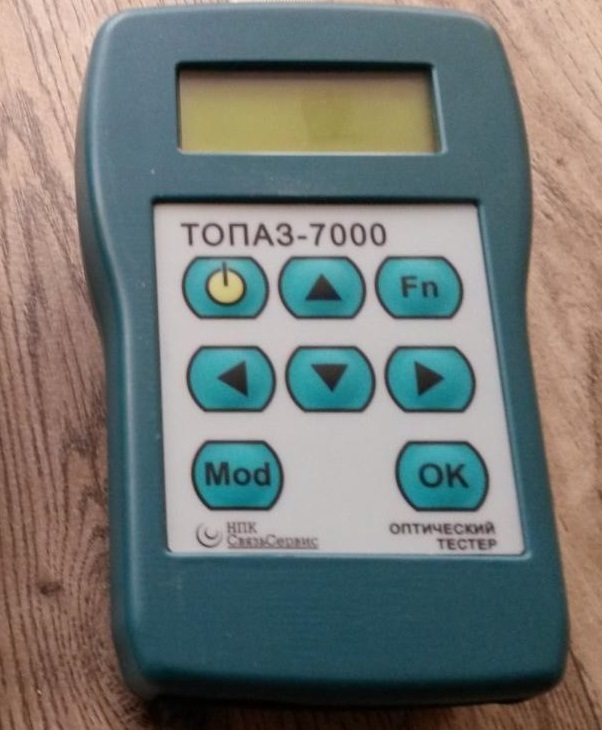

Тестеры оптические серии «Топаз-7000» (далее по тексту — тестеры) предназначены для измерения средней мощности оптического излучения и определения затухания волоконно-оптических линий связи.
Область применения: измерение средней мощности и определение затухания в процессе прокладки, эксплуатации и ремонта оптических кабелей связи и линейного оборудования в волоконно-оптических системах передачи.
В состав тестера оптического входят следующие функциональные узлы:
- источники оптического излучения (далее по тексту — источники), которые обеспечивают излучение стабилизированной непрерывной и импульсно-модулированной оптической мощности при определении затухания оптических сигналов в одно- и многомодовых волоконных световодах;
- измерители оптической мощности (далее по тексту — измерители), которые обеспечивают измерение средней мощности оптического излучения, определение затухания оптических сигналов в одно- и многомодовых волоконных световодах.
Конструктивно тестер состоит из одного или нескольких функциональных узлов, помещенных в один малогабаритный пластмассовый корпус. В корпусе размещены оптические элементы и платы с электронными узлами приборов. Электронные узлы выполнены с использованием технологии поверхностного монтажа.
По условиям применения тестеры удовлетворяют требованиям, предъявляемым к аппаратуре по группе 4 ГОСТ 22261-94.
В серии «Топаз-7000» выпускается несколько модификаций оптического тестера, отличающихся количеством и видом источников и измерителей, входящих в состав тестера.
Особенности
• Шесть приборов в одном: измеритель мощности, источник излучения, тестер автомат, ORL-тестер, измеритель длины и визуальный локатор повреждений
• Выполнение 13 измерений нажатием одной кнопки всего за 20 секунд.
• Режим переключения длин волн с передачей информации о текущей длине волны (CW*)
• До трех источников на один порт
• Автоопределение длины волны излучения. Одновременное отображение значений, измеренных на 3-х длинах волн в режиме реального времени
• Память результатов измерения (до 2800 значений)
• Программное обеспечение для формирования отчета об измерениях
• Управление от компьютера
• Подсветка дисплея
• Опционально – визуальный локатор повреждений (VFL)
• Время работы – 80 часов.
• Занесены в государственный реестр средств измерений.
Поверка тестеров производится в соответствии с методикой, изложенной в документе «Тестеры оптические серии «Топаз-7000″. Методика поверки», утвержденном ГЦИ СИ «Связь-Тест» ФГУП ЦНИИС 6 июня 2007 г.
Для поверки используется установка для поверки средств измерений средней мощности в ВОСП и установка для измерения относительных спектральных характеристик приемников и источников оптического излучения УСИ-1 согласно МИ 2558-99.
Межповерочный интервал — 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
МИ 2558-99 «Рекомендация. Государственная поверочная схема для средств измерений средней мощности оптического излучения в волоконно-оптических системах передачи. Методические указания».
МИ 2505-98 «Рекомендация. Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Техническая документация ООО «НПК «СвязьСервис» на тестеры серии «Топаз-7000».
