Поверка измерителя параметров электроизоляции TM-2501 в Мурманске
Измерители параметров электроизоляции TM-2501 (далее по тексту — измерители) предназначены для измерения действующего значения напряжения постоянного и переменного тока и многого другого. Поверка измерителя параметров электроизоляции TM-2501 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка измерителя параметров электроизоляции TM-2501
Принцип действия измерителей заключается в преобразовании входного аналогового сигнала с помощью быстродействующего аналого-цифрового преобразователя, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Измерители так же используются для вычисления силы тока утечки через электроизоляцию и вычисления коэффициента абсорбции и поляризации.

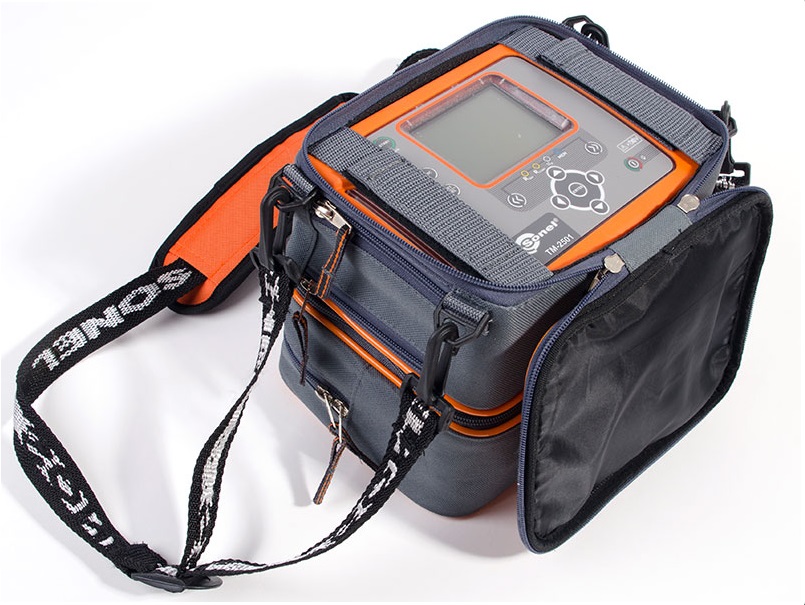

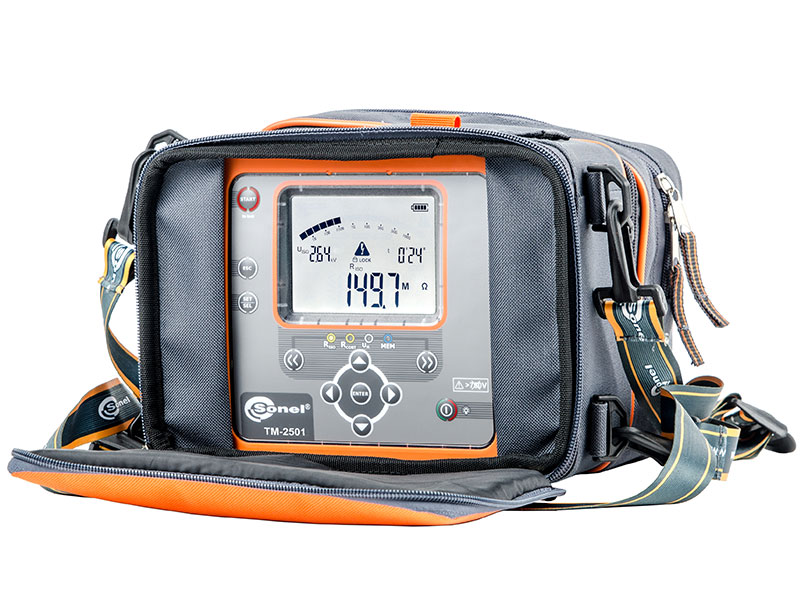

Измерители представляют собой многофункциональные измерительные приборы, конструктивно выполненные во влагостойком защитном корпусе. На передней панели измерителей расположены клавиши управления функциями измерителей, жидкокристаллический цифровой дисплей. На верхней панели измерителей расположены гнезда для подключения соединительных проводов. На боковой панели измерителей расположены разъемы для подключения кабеля последовательного интерфейса USB и внешнего зарядного устройства. Внешний вид измерителей и место нанесения знака поверки представлены на рисунке 1. Места пломбирования представлены на рисунке 2.
Питание измерителей обеспечивается внешним зарядным устройством, работающим от сети переменного тока 220-230 В, внешней аккумуляторной батареей 12 В или встроенными никелево-магниевыми аккумуляторными батареями SONEL 9,6 В с возможностью подзарядки.
Измерители имеют следующие функциональные возможности:
- автоматический выбор диапазона измерения;
- автоматическое выключение неиспользуемого измерителя (функция AUTO-OFF);
- хранение результатов измерений и способность передать сохраненные данные в компьютер;
- сигнализация разряда элементов питания.
Назначение
Измерители параметров электроизоляции TM-2501 (далее по тексту — измерители) предназначены для:
- измерения действующего значения напряжения постоянного и переменного тока;
- измерения сопротивления электроизоляции постоянным испытательным напряжением;
- измерения электрического сопротивления защитных проводников.
Программное обеспечение
Характеристики программного обеспечения (далее по тексту — ПО) представлены в таблице.
Управление режимами работы и настройками измерителей осуществляется с помощью внутреннего ПО, которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TM-2501 |
| Номер версии (идентификационный номер ПО) | не ниже 1.05 |
| Цифровой идентификатор ПО | 0xB4DQ |
Уровень защиты от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с Р 50.2.077-2014.
Поверка осуществляется по документу TM-2501-16 МП «Измерители параметров электроизоляции TM-2501. Методика поверки», утвержденному ООО «ИЦРМ» в феврале 2016 г.
Перечень основных средств, применяемых при поверке представлен в таблице.
| Наименование средства измерения | Г осреестр № |
| Калибратор универсальный Н4-101 | 53773-13 |
| Калибратор электрического сопротивления KC-100k0-5T0 | 54539-13 |
| Магазин электрического сопротивления МС-6-01/3 | 51622-12 |
Сведения о методах измерений
Методика (методы) измерений приведены в документе «Измерители параметров электроизоляции TM-2501. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям параметров электроизоляции TM-2501
1. Приказ Минздравсоцразвития России № 1034 от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
2. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
3. ГОСТ Р ШС 61557-1-2006 «Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 1. Общие требования».
4. ГОСТ ШС 61557-2-2013 «Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 2. Сопротивление изоляции».
5. ГОСТ ШС 61557-4-2013 «Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 4. Сопротивление заземления и эквипотенциального соединения».
6. Технические условия ТУ 4221-200-59600632-2015 «Измерители параметров электроизоляции TM-2501».
