Поверка индикатора часового типа ИЧ и ИЦ в Мурманске
Назначение: для измерений линейных размеров абсолютным и относительным методами, отклонений от заданной геометрической формы и взаимного расположения поверхностей.

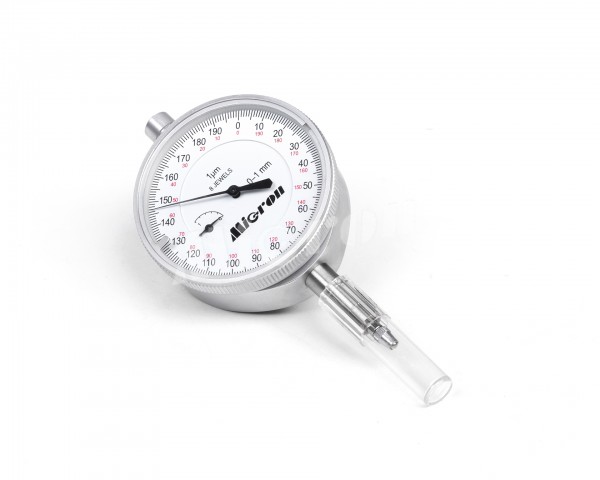

Поверка индикатора часового типа ИЧ и ИЦ
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня с наконечником во вращательное движение стрелки по циферблату со шкалой (ИЧ) или в показания цифрового отсчетного устройства (ИЦ).
Конструктивно индикатор состоит из измерительного стержня, перемещающегося в направляющей гильзе, и устройства преобразования линейного перемещения измерительного стержня в круговое движение стрелки или цифровой отсчет. В индикаторах ИЧ циферблат выполнен поворотным для совмещения нулевого деления шкалы циферблата с текущим исходным положением стрелки.
Индикаторы часового типа имеют две модификации (модели) под торговой маркой АМо-гоп. ИЧ — с циферблатом со шкалой и ИЦ — с цифровым отсчетным устройством. Индикаторы ИЧ имеют 7 типономиналов, ИЦ — 5 типономиналов, различающихся диапазоном и погрешностью измерений, ценой деления (дискретностью отсчета).
Поверка осуществляется по документу МП 06/003-2014 «Индикаторы часового типа ИЧ и ИЦ. Методика поверки», утвержденному ФБУ «ЦСМ Московской области» 13 мая 2014 г.
Основные средства поверки:
Для индикаторов с ценой деления (дискретностью отсчета) 0,01 мм:
- приборы ПМИ-25 и ПМИ-50 ГР № 10682-86 (или ППИ-50 ГР № 48167-11) с диапазонами измерений (0-25) и (0-50) мм, наибольшей разностью погрешностей на любом участке измерений 1 мм не более 2 мкм и на всем диапазоне измерений не более 4 мкм, вариацией показаний не более 1,5 мкм;
- или приспособление с микрометрической головкой типа МГ по ГОСТ 6507-90 с диапазоном измерений (0-50) мм, с пределами допускаемой погрешности ±4 мкм.
Для индикаторов с ценой деления (дискретностью отсчета) 0,001 мм:
- меры длины концевые плоскопараллельные по ГОСТ 9038-90, 4 разряд, ГР № 51838-12, № 51479-12 и др. со стойкой типа С-II по ГОСТ 10197-70;
- или прибор для поверки измерительных головок ППГ-3 ГР № 12041-11 с диапазоном измерений (0-1) мм, с пределами допускаемой погрешности ±0,3 мкм, вариацией показаний не более 0,1 мкм, размахом показаний не более 0,1 мкм (для индикаторов с диапазоном измерений (0-1) мм).
Сведения о методах измерений
Методики (методы) измерений приведены в паспортах «Индикаторы часового типа ИЧ и ИЦ».
Нормативные и технические документы, устанавливающие требования к индикаторам часового типа ИЧ и ИЦ
- ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
- Техническая документация изготовителя.
