Поверка датчиков температуры/влажности RH в Мурманске
Назначение: для измерений относительной влажности и температуры, а также для мониторинга и контроля относительной влажности и температуры воздуха в энергетических системах управления зданий, системах нагревания, вентиляции и кондиционирования воздуха, торговых и жилых помещениях, музеях, климатических камерах и др.
Поверка датчиков температуры/влажности RH
Принцип действия датчиков влажности и температуры ЯН основан на измерении электрических сигналов, поступающих от первичных преобразователей, пропорциональных измеряемым величинам, и их последующем преобразовании в унифицированный выходной сигнал ( от 4 до 20 мА, от 0 до 5 В или от 0 до 10 В). Опционально датчики комплектуются алфавитно-цифровым ЖК-дисплеем для одновременной индикации влажности и температуры.

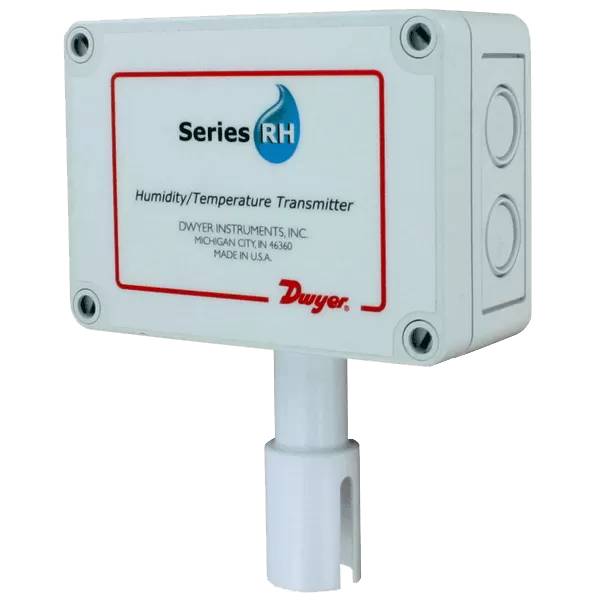

Конструктивно датчики влажности и температуры RJT выполнены в виде компактного моноблока со встроенными или выносными первичными преобразователями.
Основным отличием модификаций датчиков влажности и температуру RH являются климатические исполнения, а так же расположение первичного преобразователя. Датчики, модификации RHP-W, имеют, незащищённый от климатических воздействий, основной блок, с первичным преобразователем, расположенным внутри основного блока. Датчики, модификации RHP, имеют основной блок, с уровнем защиты IP-65 с первичным преобразователем, расположенным вне основного бока, соединённым с основным блоком жёсткой фиксацией. Датчики модификации RH-R имеют основной блок с уровнем защиты IP 65 с первичным преобразователем, расположенным вне основного блока, соединённым с основным блоком с помощью кабеля.
Программное обеспечение
Программное обеспечение датчиков влажности и температуры RK является встроенным программным обеспечением и представляет собой метрологически незначимую часть. Основной функцией встроенного программного обеспечения датчиков RH является функция отображения измерительной информации средства измерения без дополнительной обработки. Средством защиты программного обеспечения датчиков RH является конструктивная особенность датчиков RH, не позволяющая воздействовать на программное обеспечение без применения специальных программных (технических) средств. В соответствии с разделом 2.6 МИ 3286-2010 уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А».
Поверка датчиков влажности/температуры серии RK осуществляется по документу МП РТ 1537-2012, утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 25 октября 2012 года.
Для поверки датчиков влажности/температуры серии RJT используются следующие основные средства поверки:
- Измеритель-регулятор температуры прецизионный МИТ-8.10, Предел допускаемой основной абсолютной погрешности в эквиваленте ПТС-10М ±(0,008+10-5 • Itl) °С, для термоэлектрических преобразователей ±(0,15) °С;
- Термометр сопротивления платиновый эталонный ПТС-10М, диапазон измерений от -200 до 420 °С, 2-й разряд;
- Камера климатическая WEISS WK 340/70 диапазон воспроизведения отн. влажности от 10 до 98)% при температуре от 10 до 90°С, стабильность ± (1 …3)% отн. влажности; диапазон воспроизводимых температур от — 70 до +180 °С, стабильность ± (0,1 …0,5) °С;
- Генератор влажного воздуха «HygroGen2» диапазон воспроизведения относительной влажности от 5 до 95 % , абсолютная погрешность ±0,5 % относительной влажности.
Сведения о методах измерений
- Методики измерений приведены в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к датчикам влажности/температуры серии КН.
- ГОСТ 8.547-2009 «ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов»;
- ГОСТ 8.558-2009 «ГСИ Государственная поверочная схема для средств измерений температуры».
