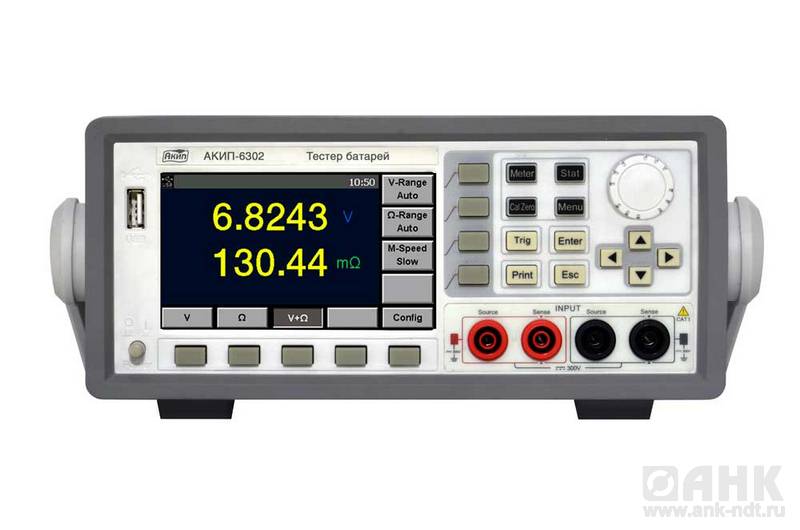

Описание АКИП-6302 — программируемого измерителя сопротивления
Программируемый измеритель внутреннего сопротивления всех типов источников питания (тестер батарей), химических источников тока (батарей и элементов питания, аккумуляторных батарей) с целью анализа их состояния и оценки уровня заряженности. Диапазон измерений Rвн: 150 мкОм …. 3000 Ом (7 пределов, макс. разрешение: 0,1 мкОм). Измерение постоянного напряжения в диапазоне от 10 мкВ до 300 В (3 номинала Uпост.: «±6В», «±60 В», «±300»В). Базовая погрешность: ± 0,4%. 4-проводная схема измерений. Автоматический и ручной выбор предела измерения, установка «0»-показаний (Zero). Отображение 2-х параметров: внутр. сопротивления и напряжения (R + V). Большой, цветной графический дисплей (диаг. 11см). Скорость измерения: Медл/ Средн/ Быстро (макс. скорость 125 изм/секунду). Режим компаратора с заданием пределов в абсолютном (Abs) или % (Rel) выражении. Функция статистики (Mx+B) на длительном интервале, режим записи и хранения результатов (до 1000 отсчетов), построение графиков (кривых распределения). Отображение статистики в виде таблиц, просмотр нормального распределения V и Rвн, экспорт данных на внешний USB-flash. Развернутое меню запуска измерений (Trig). Удержание показаний, усреднение, вывод на печать, встроенный календарь (таймер). Интерфейсы: GPIB, USBTMC, LAN (поддержка SCPI). Аналоговое системное управление I/O (вход/ выход). Рабочие условия 0 °С … 40 °С. Габариты 384 х 105 х 230 мм, масса 2.4 кг. Состав: шнур питания (1), USB-кабель, CD-диск (рук. программирования). Опции: панель для монтажа в 19 “ шкаф, измерительный кабель Kelvin «4х2» с наконечниками «Щуп» sense/source, длина 2,3 м (IT-E601), измерительный кабель Kelvin «4х2» с наконечниками «Крокодил» sense/source, длина 2,3 м (IT-E602), измерительный кабель Kelvin «4х2» (для ВВ батарей до 300В) с наконечниками «Двойная игла» sense/source, длина 2,3 м (IT-E603), измерительный кабель «4х4» с наконечниками «2 «банана» 4мм/ 2 «крокодила», длина 2,3 м (IT-E604), калибровочная площадка (Zero Adj board) для всех типов опциональных измерительных кабелей (IT-E605).
Особенности программируемого измерителя сопротивления АКИП-6302:
- Измерение сопротивления (Rвн) всех типов химических источников тока (ХИТ): батарей и элементов питания, аккумуляторных батарей, систем резервного питания пост. напряжения с целью анализа их состояния и оценки уровня заряженности;
- Диапазон измерений Rвн: 150 мкОм …. 3000 Ом (7 пределов);
- Измерение постоянного напряжения в диапазоне от 10 мкВ до 300 В (3 номинала Uпост.: «±6В», «±60 В», «±300»В);
- Высокое разрешение: 0,1 мкОм;
- Скорость измерения: Медл/ Средн/ Оч.Быстро;
- Макс. скорость измерений: до 125 изм/сек (Ex. Fast);
- Базовая погрешность: ± 0,4%;
- 4-х проводная схема измерений;
- Большой, цветной графический дисплей (диагональ 11см);
- Одновременное отображение 2-х параметров: внутреннего сопротивления и напряжения (R + V);
- Режим компаратора (допусковый контроль) при измерении Rвн и напряжения с заданием пределов (лимитов) компарирования в абсолютном (Abs) или % (Rel) значении со визуальной и звуковой индикацией;
- Функция статистической обработки результатов (Mx+B) на длительном интервале, режим записи и хранения результатов (до 1000 отсчетов), построение графиков (кривых распределения);
- Отображение статистики в виде таблиц, просмотр нормального распределение напряжения и вн. сопротивления, экспорт данных на внешний USB-flash;
- Развернутое меню схемы запуска измерений (Trig);
- Автоматический и ручной выбор предела измерения, установка «0»-показаний (Zero);
- Удержание показаний, усреднение, вывод данных на печать (Print), встроенный календарь (таймер);
- Интерфейсы: GPIB, USBTMC, LAN (поддержка SCPI);
- Аналоговое системное управление I/O (вход/ выход);
- Гнездо для USB-flash на передней панели (запись/ вызов данных, профили).
Технические характеристики программируемого измерителя сопротивления АКИП-6302:
| Параметр | Значение | |||
| Сопротивление (внутреннее сопротивление источника - IR) | ||||
| Предел измерения | 3 мОм/ 30 мОм/ 300 мОм/ 3 Ом/ 30 Ом/ 300 Ом/ 3000 Ом | |||
| Дискретность измерения | 0,1 мкОм/ 1 мкОм/ 10 мкОм/ 0,1 мОм/ 1 мОм/ 10 мОм/ 0,1 Ом | |||
| Выбор предела измерения | Ручной, Автоматический, функция установки «0»-показаний (Cal Zero) | |||
| Погреш. измерения (базовый) | ± 0,4% (+ 0,1%....0,05% от в/предела) | |||
| Тестовый сигнал | переменный (~ 1 кГц) | |||
| Схема измерения | 4-х проводная | |||
| Макс. скорость измерения* | Slow 5 изм/с | Med 12,5 изм/с | Fast 125 изм/с | |
| Время выборки (R + V) | 200 мс | 80 мс | 8 мс | |
| Время выборки (R/ V) | 100 мс | 40 мс | 4 мс | |
| Входное сопротивление | ≥ 1 МОм | |||
| Постоянное напряжение источника | ||||
| Предел измерения | ±6 В/ ±60 В/ ±300 В | |||
| Дискретность измерения | 10 мкВ/ 0,1 мВ/ 1 мВ | |||
| Выбор предела измерения | Ручной, Автоматический | |||
| Погрешность измерения | ± (0,01% + 0,01% от в/предела) | |||
| Допусковый контроль (Компаратор) | ||||
| Предельное значение | Верхнее/ нижнее (HI/ LO) устанавливается дискретно (абс. зн./ %) | |||
| Органы управления | Клавишами лицевой панели | |||
| Индикация результата | Графическая | HI (> предела)/ GO (Годен -в пределах допуска)/ LO (< предела) | ||
| Звуковая | Включение/ Выключение зуммера | |||
| Дополнительные функции | ||||
| Удержание показаний | Фиксация и удержание результата измерения | |||
| D-измерения | Индицируемое значение = измеряемое значение – опорное значение | |||
| Усреднение | 2…16 | |||
| Статистика (Mx+B) | Максимальное, минимальное, ср. арифметическое, ср.кв. отклонение (СКО), выборочная дисперсия, индекс воспроизводимости, скорректированный индекс воспроизводимости. | |||
| Память (запись / вызов) | 127 профилей настроек (энергонезависимая) | |||
| Дисплей | ||||
| Тип индикатора | Графическая цветная матрица (диаг. 11 см) | |||
| Формат индикации | 6 разрядов | |||
| Общие данные | ||||
| Напряжение питания | 115/230 В ± 10%, 50/60 Гц | |||
| Интерфейс | GPIB, USB (2), LAN | |||
| Условия эксплуатации | 0°С … 40°С, относительная влажность < 80% | |||
| Условия хранения | - 10°С … +50°С, относительная влажность < 80% | |||
| Габаритные размеры (ШхВхГ) | 384 × 105 × 230 мм | |||
| Масса | 2.4 кг | |||
