Поверка газоанализатора AC32M/CNH3 в Мурманске
Назначение: для автоматического непрерывного измерения объемной доли (массовой концентрации) оксида азота, диоксида азота, суммы оксидов азота и аммиака в воздушных средах. Область применения — контроль атмосферного воздуха.
Поверка газоанализатора AC32M/CNH3

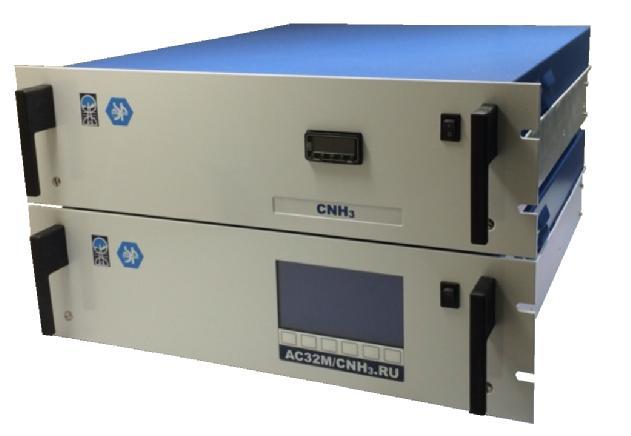

Газоанализатор АС32М/CNH3 состоит из основного блока газоанализатора модели АС32М и конвертера модели СТЧН3. Действие газоанализатора АС32М основано на принципе измерения интенсивности излучения при хемилюминесцентной реакции, возникающей между молекулами NO и озона. Газоанализатор отбирает газовую пробу, подготавливает ее и измеряет в ней содержание NO путем обработки нескольких сигналов от ФЭУ. Затем переключением клапанов поток газовой пробы направляется в обогреваемый молибденовый конвертер, где NO2 превращается в МО. После этого газоанализатором измеряется общее содержание NOx в пробе.
Результаты измерений выводятся :
- на буквенно-цифровой дисплей, расположенный на передней панели;
- в виде аналоговых выходных сигналов — 0- 1 В, 0 — 10 В, 0 — 20 мА, 4 — 20 мА;
- в виде цифрового выходного сигнала через плату последовательного интерфейса 1 232/422 типа RS3i для связи с микрокомпьютером.
Поверка газоанализатора АС32М/СNНз осуществляется в соответствии с документом «Газоанализатор АС32М/СNНЗ. Методика поверки» МП-242-0679-2008, разработанным и утвержденным ГЦИ СИ «ВНИИМ им. Д.И.Менделеева» 14 мая 2008 г.
Основные средства поверки:
- генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ (К2 19351-05 в Госреестре РФ) в комплекте со стандартными образцами состава: газовые смеси NO2/N2
- ГСО 4028-87, 14О/М2 ГСО 4014-8? по ТУ 6-16-2956-92; газовая смесь NНЗ/N2 — эталонный материал (ЭМ) ВНИИМ, регистрационный Х 06.01.686 по МИ 2590 — 2006 (в баллонах под давлением);
- поверочный нулевой газ (ПНГ) — воздух в баллонах под давлением по ТУ 6-21-5-85 или азот газообразный особой чистоты по ГОСТ 9392-74.
Межповерочный интервал — 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 8.578-2002 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
- ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия».
- ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».
- Техническая документация фирмы-изготовителя.
